Boiler de 3000 W: circuito dedicado, fio e disjuntor

1. Por que o boiler é diferente do chuveiro

O chuveiro puxa muita corrente por poucos minutos. O boiler faz o contrário: puxa uma corrente moderada, mas pode ficar horas seguidas ligado enquanto o termostato não desarma. Depois de um dia de muito uso, o reservatório inteiro precisa ser reaquecido, e a resistência trabalha sem pausa.

Isso muda a forma de olhar o circuito. Um cabo que aguentaria um pico curto pode passar a tarde morno dentro do eletroduto, e conexões frouxas têm tempo de sobra para esquentar. Por isso a conta precisa ser feita com folga, e não "no limite".

2. Corrente da resistência

A resistência de imersão é uma carga resistiva pura (fator de potência 1):

I = P ÷ V = 3000 ÷ 220 = 13,64 A

Em 127 V a corrente sobe para 23,62 A. É quase o dobro, e é isso que vai definir cabo e disjuntor nas duas tensões.

3. Por que o circuito tem de ser exclusivo

A NBR 5410 manda que todo equipamento com corrente nominal acima de 10 A tenha circuito independente. Com 13,6 A em 220 V, o boiler já entra nessa regra; em 127 V, com 23,6 A, nem há discussão.

Há também um motivo prático. Se o boiler dividisse o circuito com as tomadas da lavanderia, um ferro de passar ligado durante o reaquecimento somaria corrente a um circuito que já trabalha perto do disjuntor. O resultado seria desarme no meio da tarde ou, pior, cabo sobrecarregado com um disjuntor trocado "para parar de cair".

4. Disjuntor e bitola em 220 V

O disjuntor é o primeiro valor padronizado acima da corrente: depois de 13,64 A vem o de 16 A. Use bipolar, para cortar as duas fases juntas, com curva C.

O cabo tem de suportar mais do que o disjuntor deixa passar. Pela NBR 5410 (cobre, PVC, método B1, dois condutores carregados), o cabo de 2,5 mm² conduz 24 A, acima dos 16 A do disjuntor. Esse cabo também é a seção mínima que a norma admite para circuitos de força.

A queda de tensão nos 15 m:

5. E se a casa for 127 V?

Em 127 V, os 23,6 A pedem disjuntor de 25 A. O cabo de 2,5 mm² (24 A no método B1) já não serve, porque ficaria abaixo do disjuntor. O resultado é 4 mm², com queda de 3,14% nos mesmos 15 m.

Quando o quadro tem as duas tensões disponíveis, ligar a resistência em 220 V corta a corrente quase pela metade e deixa o circuito mais leve. Antes, confirme na plaqueta que a resistência é de 220 V; trocar a tensão sem trocar a resistência muda a potência e pode queimá-la.

6. Comparando potências e distâncias

Resistências de boiler residencial costumam ficar entre 1500 W e 4000 W. Para 15 m de cabo:

Agora o boiler de 3000 W em 220 V, variando a distância até o quadro:

Boilers instalados no forro de sobrados ou em casas de máquinas no fundo do terreno passam facilmente de 40 m de cabo. Nesses casos, quem decide a bitola é a queda de tensão, não a corrente.

7. Quanto tempo leva para aquecer

A energia para esquentar água vem da física, não do aparelho: cada litro precisa de 4,186 kJ para subir 1 °C. Suposições deste exemplo: água entrando a 20 °C, termostato em 60 °C (elevação de 40 °C) e 95% da energia da resistência indo para a água durante o aquecimento.

Energia para 200 L = 200 × 4,186 × 40 ÷ 3600 = 9,30 kWh

Com 3 kW, isso leva 3,3 horas de resistência ligada sem parar. Com uma resistência de 2000 W, seriam 4,9 horas. É esse tempo longo de funcionamento contínuo que justifica um circuito bem feito.

Consumo mensal estimado: se a família repõe 150 litros de água quente por dia, aquecidos de 20 °C a 60 °C, a resistência gasta cerca de 7,3 kWh por dia, ou 220 kWh por mês, sem contar a perda de calor do reservatório parado, que depende do isolamento e vem na documentação do fabricante.

Muitos boilers no Brasil fazem parte de sistemas de aquecimento solar, e a resistência só funciona como apoio nos dias nublados. Mesmo assim, o circuito é dimensionado pela potência total da resistência: no dia em que o sol não ajudar, ela vai trabalhar como num boiler puramente elétrico.

8. Como ler a plaqueta do boiler

A plaqueta fica normalmente na tampa da caixa de ligação ou na lateral do reservatório. Confira:

• Tensão da resistência (127 V ou 220 V) e potência em watts. Se houver mais de uma resistência, some as que podem ligar juntas.
• Capacidade em litros e pressão de trabalho (em mca ou kPa). A pressão não muda o circuito elétrico, mas indica se o reservatório é de baixa ou alta pressão e qual válvula de segurança ele exige.
• Termostato e limitador de temperatura. O primeiro regula a temperatura; o segundo desliga a resistência se o termostato travar. Ambos são exigências de segurança para aquecedores de acumulação.
• Bornes de terra. Todo boiler metálico tem ponto para o condutor de proteção. Ele não é opcional.

9. Checklist de instalação

1. Confirme a tensão disponível e a da resistência na plaqueta.
2. Meça o caminho real do cabo, contando subidas até o forro.
3. Faça a conta (ou use a calculadora) e anote corrente, disjuntor, seção e queda.
4. Passe um circuito exclusivo, com fase, fase (ou fase e neutro) e terra.
5. Instale disjuntor curva C e DR de 30 mA no quadro.

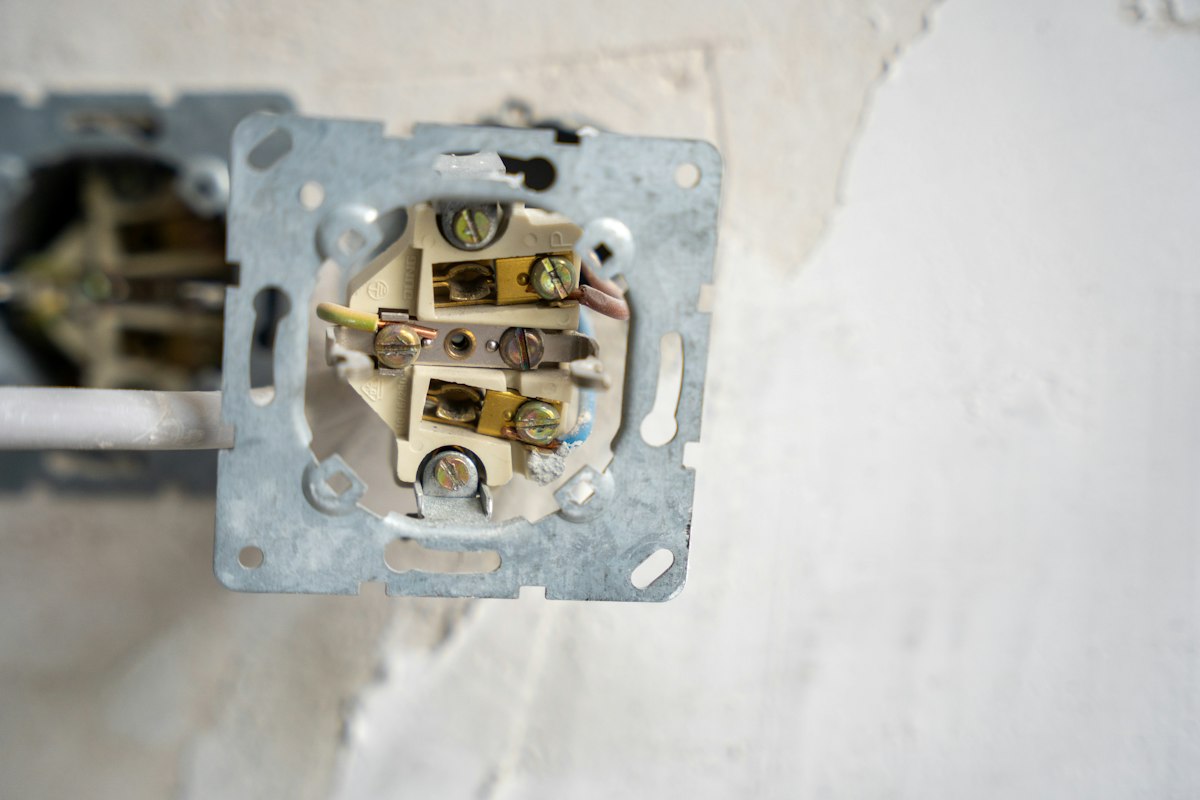

6. Dentro da caixa do boiler, use os bornes do aparelho; nada de emendas com fita.
7. Ligue o terra na carcaça e na barra de terra do quadro.
8. Encha o reservatório antes de energizar: resistência ligada sem água queima em minutos.
9. Teste o botão do DR e, depois de uma hora de aquecimento, toque disjuntor e caixa de ligação: mornos, não quentes.

10. Sinais de que o circuito está sofrendo

• Disjuntor que desarma no meio do reaquecimento, depois de muito tempo ligado.
• Cheiro de plástico quente perto do forro ou da caixa de ligação.
• Bornes escurecidos ou isolação ressecada no ponto de entrada do cabo.
• DR que desarma sozinho: costuma indicar resistência com fuga para a água ou para a carcaça, e pede troca da resistência, não do DR.

11. Erros comuns

• Pendurar o boiler no circuito das tomadas da lavanderia. Viola a regra dos 10 A e garante desarmes.
• Usar o disjuntor de 25 A em 220 V "por segurança". Disjuntor maior que o necessário não protege mais; se o cabo for de 2,5 mm², ele já não protege nada, porque o cabo conduz só 24 A.
• Esquecer o terra porque "o DR resolve". O DR precisa de um caminho para a fuga; esse caminho é o condutor de proteção.
• Ligar a resistência com o reservatório vazio durante a obra, para "testar".

12. Perguntas frequentes

Posso usar cabo de 4 mm² no lugar de 2,5 mm²? Pode e é boa ideia se o percurso crescer. A queda cai de 1,67% para 1,05%. O disjuntor continua de 16 A.

O boiler pode ficar no mesmo DR do chuveiro? Pode, desde que o DR tenha corrente nominal compatível com os circuitos que protege. O que não pode é dividir o mesmo disjuntor e o mesmo cabo.

Quanto tempo o boiler de 200 L leva para esquentar? Com 3000 W e água de 20 °C a 60 °C, cerca de 3,3 horas de resistência ligada.

Em 127 V, qual circuito? 4 mm² e disjuntor de 25 A, com 23,6 A de corrente.

A partir de que distância 2,5 mm² deixa de servir em 220 V? Por volta de 36 m de cabo, quando a queda passa de 4%.

13. Resumo do caso

Para outra potência, outra tensão ou outra distância, use a calculadora de bitola com os seus dados; ela faz as mesmas contas deste guia. A instalação deve ser feita por eletricista habilitado.
