Forno elétrico de embutir 3500 W: fio e disjuntor

1. A corrente do forno

O forno elétrico é praticamente uma carga resistiva: as resistências de cima, de baixo e a do ventilador somam os 3500 W da etiqueta. O motor do ventilador e a lâmpada são pequenos perto disso, por isso usamos fator de potência 1.

I = 3500 ÷ 220 = 15,91 A

2. Disjuntor de 16 A ou de 20 A?

Aqui está a dúvida que mais aparece em obra. O primeiro disjuntor padronizado acima de 15,91 A é o de 16 A. Tecnicamente ele atende, porque um disjuntor não desarma na sua corrente nominal; pela IEC 60898-1, ele precisa suportar um pouco acima dela por longos períodos sem atuar.

O problema é a margem. Com o forno no máximo, a corrente fica a apenas 0,6% abaixo do disjuntor. Um forno trabalha muito tempo ligado, o quadro esquenta no verão, e a tensão da rede às vezes fica acima de 220 V, o que aumenta a corrente da resistência. Qualquer um desses fatores pode levar a desarmes no meio de um assado.

O disjuntor de 20 A deixa 20% de folga e continua protegendo o cabo, porque o de 2,5 mm² conduz 24 A no método B1. A regra que importa é: corrente do aparelho ≤ disjuntor ≤ capacidade do cabo. As duas opções cumprem a regra:

Se o manual do seu forno indicar um valor específico de disjuntor, siga o manual: ele foi escrito para aquele aparelho.

3. Bitola e queda de tensão

Em 10 m, o cabo de 2,5 mm² tem queda de 1,30%, bem abaixo dos 4% admitidos para circuitos terminais. Ele atende até cerca de 31 m de percurso.

4. Tomada de 20 A ou ligação direta?

Pelo padrão brasileiro de plugues e tomadas (NBR 14136), existem tomadas de 10 A e de 20 A. Em 220 V, uma tomada de 20 A suporta até 4400 W, e o forno de 3500 W cabe nela. Por isso muitos modelos vêm com plugue de 20 A, de pinos mais grossos.

Em 127 V é diferente. O forno puxaria 27,6 A, acima do limite de qualquer tomada residencial. Nesse caso, a ligação tem de ser direta, com conector ou borne apropriado dentro de uma caixa acessível atrás do nicho. Nunca corte o plugue de 20 A para encaixar numa tomada de 10 A, e nunca use adaptador.

Uma dica de marcenaria: deixe a tomada ou a caixa de ligação ao lado do nicho, num armário vizinho, e não atrás do forno. Assim dá para desligar e inspecionar sem desmontar o móvel.

5. Outras potências, nas duas tensões

Fornos de embutir residenciais costumam ficar entre 2000 W e 4500 W. Para 10 m de cabo:

O disjuntor de 13 A que aparece para 2500 W em 220 V existe, mas é menos comum nas lojas; o de 16 A também protege o cabo de 2,5 mm² e serve no lugar dele.

6. Forno e cooktop no mesmo circuito?

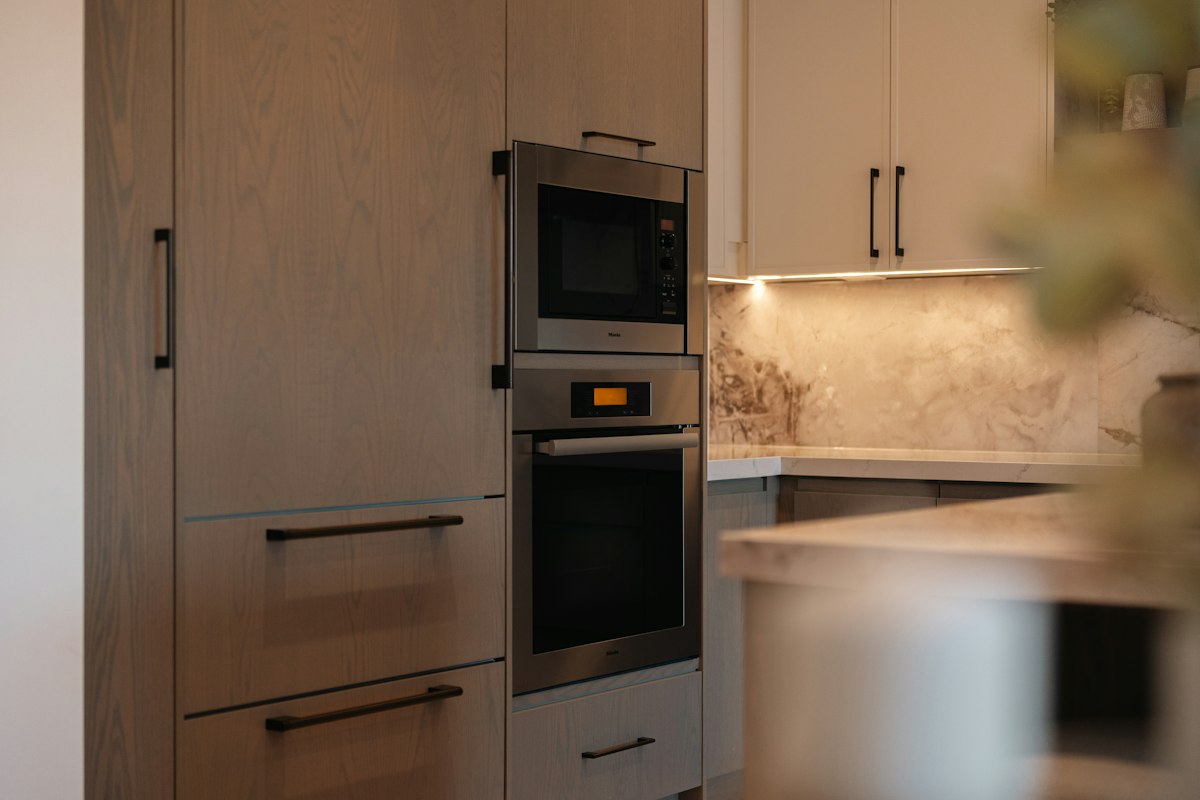

É comum a torre quente ter forno embaixo e cooktop em cima, e surge a tentação de alimentar os dois com um cabo só. Cada um tem corrente acima de 10 A, então a NBR 5410 pede um circuito para cada. O mesmo vale para o micro-ondas embutido ao lado: em geral ele fica numa tomada de uso específico, separada do forno.

7. Quanto o forno consome

O forno não fica no máximo o tempo todo: depois de pré-aquecer, o termostato liga e desliga as resistências. Suposições deste exemplo: os primeiros 15 minutos de uma hora de uso a plena potência e, no resto do tempo, resistências ligadas 50% do tempo.

Energia por hora de uso = 3,5 × 0,25 + 3,5 × 0,75 × 0,5 = 2,19 kWh

Com 8 horas de uso por mês, são cerca de 18 kWh. Assar com a porta fechada e aproveitar o calor residual nos últimos minutos reduz esse número.

8. Lendo a etiqueta e o manual do forno

• Potência máxima em watts: é a soma das resistências que podem ligar juntas, normalmente na função "convecção + grill". Essa é a que dimensiona o circuito.
• Tensão nominal: fornos de embutir costumam ser fabricados para uma tensão só. Ligar um forno de 220 V em 127 V deixa-o fraco; o inverso queima resistências e placa eletrônica.
• Tipo de plugue: se vier com plugue de 20 A, a tomada tem de ser de 20 A.
• Ventilação do nicho: o manual traz as medidas de abertura no móvel. Nicho abafado esquenta o cabo e a tomada atrás do forno.

9. Checklist rápido

1. Circuito exclusivo do quadro até o nicho.
2. Cabo de 2,5 mm² (ou maior, se o percurso passar de 31 m) com fio terra.
3. Disjuntor de 16 A ou 20 A, curva C, bipolar em 220 V entre fases.
4. DR de 30 mA: cozinha é área em que a NBR 5410 exige proteção diferencial.
5. Tomada de 20 A acessível fora do nicho, ou caixa de ligação direta em 127 V.
6. Depois da primeira hora de uso, toque o plugue: morno é normal, quente demais indica mau contato.

10. Sinais de que algo não vai bem

• O disjuntor cai sempre perto do fim do pré-aquecimento ou durante a função grill, que é quando todas as resistências estão ligadas.
• O plugue ou a tomada ficam amarelados, com cheiro de plástico quente ao abrir o armário.
• O forno demora muito mais que o indicado no manual para atingir a temperatura, o que pode indicar tensão baixa no ponto ou uma resistência aberta.
• O DR desarma quando o forno liga depois de uma limpeza com muita água: umidade na resistência ou no conector, caso para assistência técnica.

Em todos esses casos, desligue o circuito e chame um eletricista antes de trocar o disjuntor.

11. Erros comuns

• Ligar o forno na tomada da bancada junto com a cafeteira e a air fryer.
• Tomada escondida atrás do forno, sem acesso e sem ventilação.
• Disjuntor de 25 A com cabo de 2,5 mm²: o cabo conduz 24 A e deixaria de estar protegido.
• Plugue trocado por um de 10 A para caber na tomada existente.

12. Perguntas frequentes

Disjuntor de 16 A vai desarmar? Não necessariamente, mas com 15,9 A a folga é de só 0,6%. O de 20 A com cabo de 2,5 mm² é igualmente seguro e mais tranquilo no dia a dia.

Posso usar cabo de 4 mm²? Pode. Ele aceita até disjuntor de 32 A e reduz a queda, útil se o forno ficar longe do quadro.

Em 127 V dá para usar tomada? Não. Com 27,6 A, o forno de 3500 W passa do limite de 20 A da tomada. Ligação direta, 4 mm² e 32 A.

Quanto gasta uma hora de forno? Com as suposições do texto, cerca de 2,19 kWh.

13. Resumo do caso

Para o seu forno, com a sua distância e a sua tensão, use a calculadora de bitola com os seus dados. A instalação deve ser feita por eletricista habilitado.
