Tabela de Bitola de Fio: Corrente e Disjuntor por mm²

Resposta
2,5 mm² = 24 A · 4 mm² = 32 A · 6 mm² = 41 A

Valores para cabo de cobre com isolação PVC em eletroduto embutido (método B1 da NBR 5410, 30 °C). O disjuntor nunca pode ser maior que a capacidade do cabo.

Grátis, sem cadastroResultado na horaAtualizado em outubro de 2026

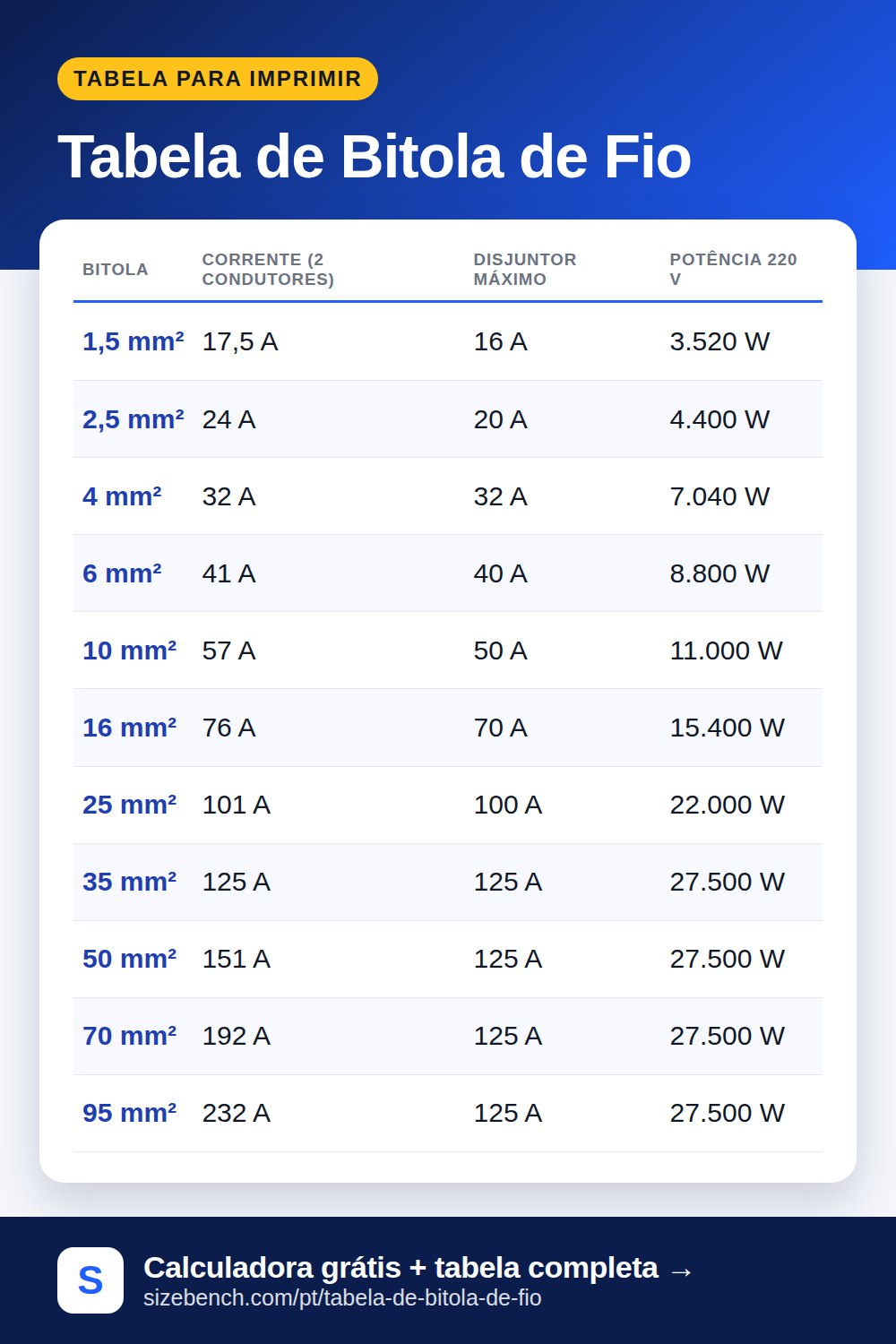

Capacidade de corrente e disjuntor por bitola

BitolaCorrente (2 condutores)Corrente (3 condutores)Disjuntor máximoPotência 127 VPotência 220 V
1,5 mm²17,5 A15,5 A16 A2.032 W3.520 W
2,5 mm²24 A21 A20 A2.540 W4.400 W
4 mm²32 A28 A32 A4.064 W7.040 W
6 mm²41 A36 A40 A5.080 W8.800 W
10 mm²57 A50 A50 A6.350 W11.000 W
16 mm²76 A68 A70 A–15.400 W
25 mm²101 A89 A100 A–22.000 W
35 mm²125 A110 A125 A–27.500 W
50 mm²151 A134 A125 A–27.500 W
70 mm²192 A171 A125 A–27.500 W
95 mm²232 A207 A125 A–27.500 W
120 mm²269 A239 A125 A–27.500 W
150 mm²309 A275 A125 A–27.500 W
185 mm²353 A314 A125 A–27.500 W
240 mm²415 A370 A125 A–27.500 W

2 condutores carregados = circuito monofásico (fase + neutro ou fase + fase); 3 condutores = trifásico. Mínimos da NBR 5410: 1,5 mm² para iluminação e 2,5 mm² para tomadas. Em distâncias longas, confira a queda de tensão na calculadora abaixo.

Informar
W
A
m
Mais opções
FP
1 para chuveiro e resistências; 0,8–0,9 para motores.
Condutor
%
NBR 5410: até 4% nos circuitos terminais.
Seção do cabo
–
Como calculamos

    Apenas para estimativa e fins educativos. Os resultados são aproximados e não substituem um profissional habilitado, as instruções do fabricante ou as normas vigentes (como a NBR 5410). Aviso legal

    Como usar a tabela

    Calcule a corrente do circuito (potência ÷ tensão), escolha o disjuntor padrão logo acima e depois a bitola cuja capacidade seja maior ou igual ao disjuntor. Com vários circuitos no mesmo eletroduto, aplique os fatores de agrupamento da NBR 5410.

    Cabos de energia atravessando uma paisagem montanhosa
    Cabos de energia atravessando uma paisagem montanhosaFoto: Daniele Turani / Unsplash
    Tabela de Bitola de Fio: Corrente e Disjuntor por mm²
    Salvar no Pinterest

    Perguntas frequentes

    Qual a corrente máxima do fio 2,5 mm²?

    24 A em circuito monofásico embutido (método B1). Use disjuntor de até 20 A.

    Qual fio para disjuntor de 32 A?

    Cabo de 4 mm² (32 A no método B1). Em distâncias longas, 6 mm² reduz a queda de tensão.

    Qual fio para disjuntor de 40 A?

    Cabo de 6 mm² (41 A no método B1).

    Abrir a calculadora completa: Calculadora de Bitola de Fio →
