O disjuntor protege o cabo: a capacidade do cabo deve ser maior ou igual à corrente do disjuntor. Potência máxima = corrente do disjuntor × tensão.

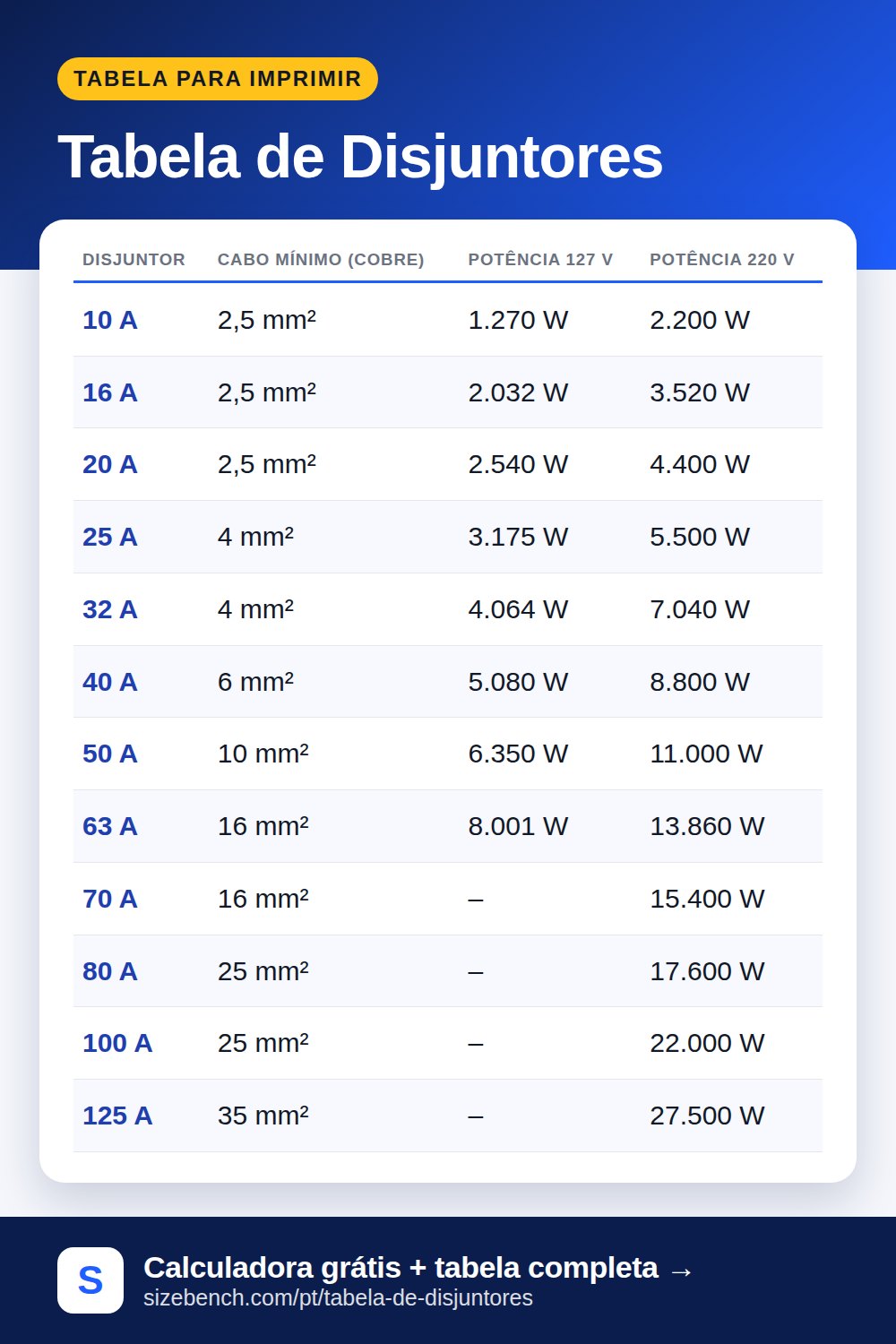

| Disjuntor | Cabo mínimo (cobre) | Potência 127 V | Potência 220 V | Potência 380 V trifásico |
|---|---|---|---|---|
| 10 A | 2,5 mm² | 1.270 W | 2.200 W | 6.582 W |
| 16 A | 2,5 mm² | 2.032 W | 3.520 W | 10.531 W |
| 20 A | 2,5 mm² | 2.540 W | 4.400 W | 13.164 W |
| 25 A | 4 mm² | 3.175 W | 5.500 W | 16.454 W |
| 32 A | 4 mm² | 4.064 W | 7.040 W | 21.062 W |
| 40 A | 6 mm² | 5.080 W | 8.800 W | 26.327 W |
| 50 A | 10 mm² | 6.350 W | 11.000 W | 32.909 W |
| 63 A | 16 mm² | 8.001 W | 13.860 W | 41.465 W |
| 70 A | 16 mm² | – | 15.400 W | 46.073 W |
| 80 A | 25 mm² | – | 17.600 W | 52.654 W |
| 100 A | 25 mm² | – | 22.000 W | 65.818 W |
| 125 A | 35 mm² | – | 27.500 W | 82.272 W |
Cabo mínimo de 2,5 mm² (tomadas). Circuitos de iluminação de 10 A podem usar 1,5 mm². Para motores e ar-condicionado use disjuntor curva C e siga o manual do fabricante.
Apenas para estimativa e fins educativos. Os resultados são aproximados e não substituem um profissional habilitado, as instruções do fabricante ou as normas vigentes (como a NBR 5410). Aviso legal
Curva B para cargas resistivas (chuveiro, lâmpadas, tomadas), curva C para cargas com partida (motores, ar-condicionado, bombas) e curva D para motores e transformadores com partida pesada.
4.400 W em 220 V ou 2.540 W em 127 V.
Até 20 A (a capacidade do cabo embutido é 24 A).
Até 32 A em circuito monofásico embutido.
