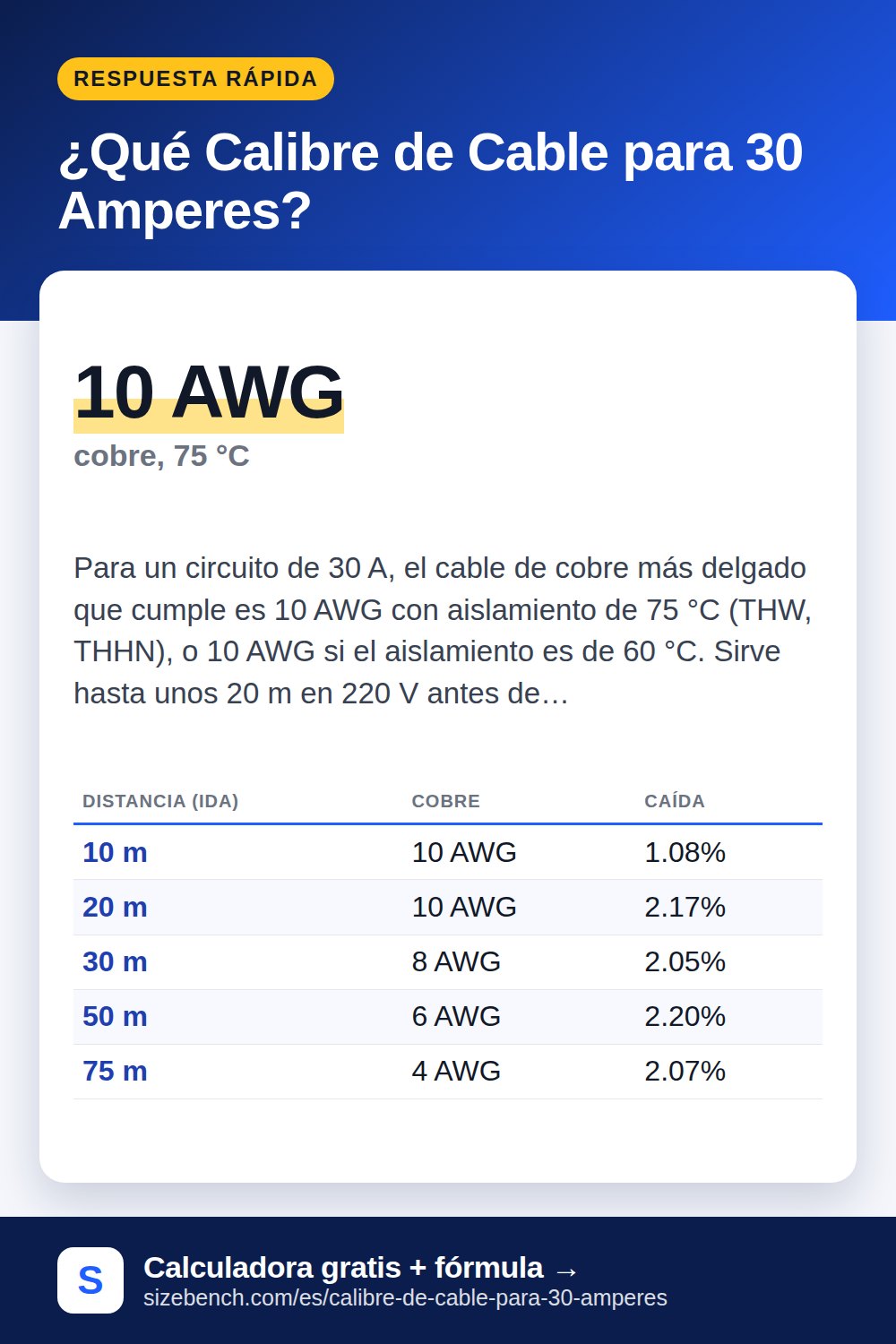

Calibre por distancia (30 A, 220 V, caída máx. 3%)
| Distancia (ida) | Cobre | Caída | Sección |
|---|---|---|---|
| 10 m | 10 AWG | 1.08% | 5.3 mm² |
| 20 m | 10 AWG | 2.17% | 5.3 mm² |
| 30 m | 8 AWG | 2.05% | 8.4 mm² |
| 50 m | 6 AWG | 2.20% | 13.3 mm² |
| 75 m | 4 AWG | 2.07% | 21.2 mm² |
| 100 m | 4 AWG | 2.76% | 21.2 mm² |
Monofásico 220 V, terminales de 75 °C, carga no continua. Para cargas continuas (3 h o más) dimensione para 38 A. Tabla de ampacidad NEC 310.16, equivalente a la de la NOM-001-SEDE.
Usos típicos de 30 A
Los circuitos de 30 A alimentan normalmente calentadores, secadoras y minisplits. El interruptor protege el cable: nunca use un cable con ampacidad menor que el breaker.
Preguntas frecuentes
¿Qué breaker va con cable 10 AWG?
Hasta 30 A con aislamiento de 75 °C, siempre que la caída de tensión sea aceptable.
¿Cuántos mm² tiene el 10 AWG?
5.26 mm².
