El breaker protege el cable, así que la capacidad del cable debe ser al menos igual a la del breaker. Las cargas continuas no deben pasar del 80% del breaker.

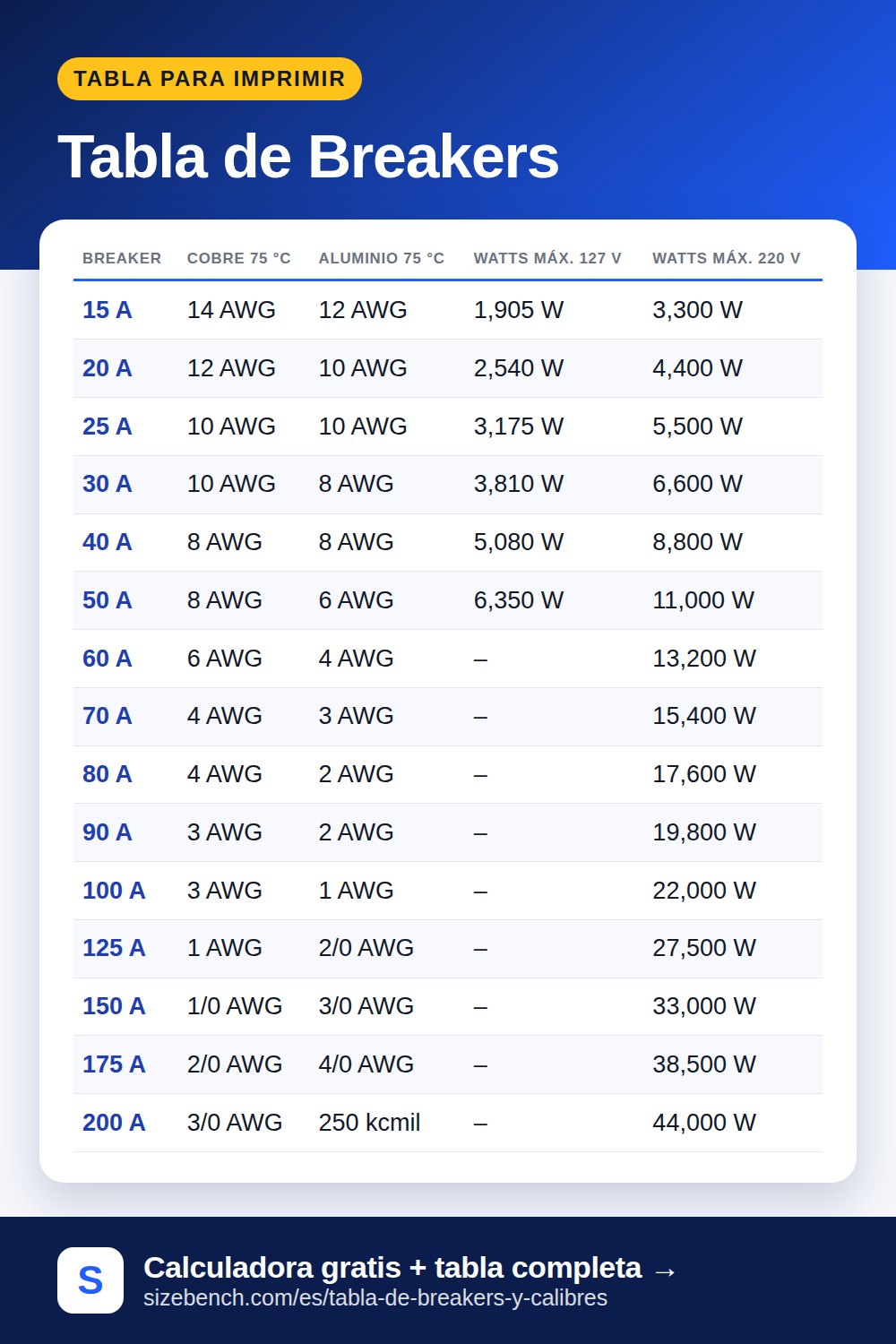

| Breaker | Cobre 75 °C | Aluminio 75 °C | Carga continua (80%) | Watts máx. 127 V | Watts máx. 220 V |
|---|---|---|---|---|---|
| 15 A | 14 AWG | 12 AWG | 12 A | 1,905 W | 3,300 W |
| 20 A | 12 AWG | 10 AWG | 16 A | 2,540 W | 4,400 W |
| 25 A | 10 AWG | 10 AWG | 20 A | 3,175 W | 5,500 W |
| 30 A | 10 AWG | 8 AWG | 24 A | 3,810 W | 6,600 W |
| 40 A | 8 AWG | 8 AWG | 32 A | 5,080 W | 8,800 W |
| 50 A | 8 AWG | 6 AWG | 40 A | 6,350 W | 11,000 W |
| 60 A | 6 AWG | 4 AWG | 48 A | – | 13,200 W |
| 70 A | 4 AWG | 3 AWG | 56 A | – | 15,400 W |
| 80 A | 4 AWG | 2 AWG | 64 A | – | 17,600 W |
| 90 A | 3 AWG | 2 AWG | 72 A | – | 19,800 W |
| 100 A | 3 AWG | 1 AWG | 80 A | – | 22,000 W |
| 125 A | 1 AWG | 2/0 AWG | 100 A | – | 27,500 W |
| 150 A | 1/0 AWG | 3/0 AWG | 120 A | – | 33,000 W |
| 175 A | 2/0 AWG | 4/0 AWG | 140 A | – | 38,500 W |
| 200 A | 3/0 AWG | 250 kcmil | 160 A | – | 44,000 W |
Watts máximos = amperes del breaker × volts. Para cargas continuas use el 80% de esos valores.
Solo para estimaciones y fines educativos. Los resultados son aproximados y no sustituyen a un profesional certificado, las instrucciones del fabricante ni la normativa local. Aviso legal
Elija el breaker con la corriente de la carga (× 1.25 si es continua) y lea el calibre mínimo en la misma fila. Nunca ponga un breaker más grande en un cable existente.
2,540 W en 127 V o 4,400 W en 220 V.
Calibre 8 de cobre a 75 °C, o calibre 6 de aluminio.
